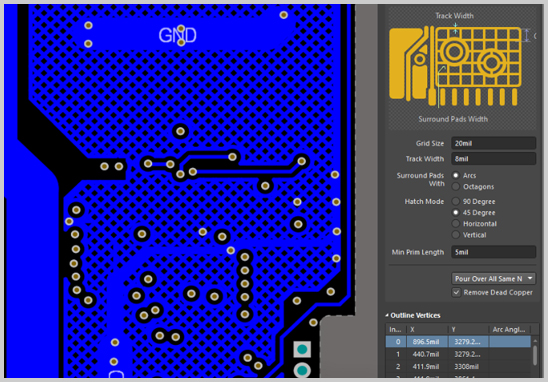

在PCB設計中，幾乎所有工程師都會在最后一步執行一個動作——鋪銅（Copper Pour）。鋪銅看起來簡單，就是把電路板上未被走線占據的區域用銅皮覆蓋，但它的意義可一點不小。
很多人會問：“鋪銅是不是每塊板都必須做？不鋪會出問題嗎？”
答案是——大多數情況下建議鋪銅，但也不是“非鋪不可”。
一、為什么要鋪銅？
鋪銅有幾個核心作用，是PCB設計中提升性能的關鍵手段之一。
1. 降低地線阻抗，提升抗干擾能力
數字電路中存在大量瞬態脈沖電流，如果地線阻抗太高，就容易引入噪聲和干擾。
鋪銅可以增大地線截面積，降低電阻；同時還能縮短回流路徑，減少電感。
此外，鋪銅還能起到類似“屏蔽層”的作用，減少電磁干擾，提高抗干擾能力。
特別是在高速、高頻電路中，鋪銅還能為信號提供完整的回流路徑，提升信號傳輸?shù)姆€(wěn)定性與可靠性。
2. 提升散熱性能
銅的導熱性能很好，鋪銅能讓熱量快速擴散，避免局部過熱。
在功率器件密集的區域，設計師常會增加鋪銅面積或銅厚，或者增加散熱通孔，讓熱量通過多層板擴散，從而提升散熱效率。
這種方法在電源板、LED驅動板等高功率設計中非常常見。
3. 減少形變，提高制造穩定性
多層PCB制造過程中，如果銅分布不均，會導致板翹或?qū)訅翰黄胶狻?/span>
鋪銅可以讓板面銅量分布更均勻，從而改善電鍍均勻性，減少變形，提升制造質量。
4. 滿足特殊器件安裝需求
一些器件需要大面積接地或支撐，比如功率MOS管、屏蔽罩安裝區域等。
鋪銅能提供額外的支撐點或電氣連接點，增強機械穩定性與可靠性。
二、哪些情況不適合鋪銅？
雖然鋪銅有很多好處，但并不是所有情況都適合。以下幾種場景下，設計師需要謹慎或避免鋪銅。
1. 高頻信號區域
在高頻信號線或天線附近，鋪銅可能引入額外電容或電感，影響阻抗匹配，造成信號失真。
例如，射頻天線或高速差分信號線旁的鋪銅，會導致信號耦合或反射。因此，在射頻設計中，通常會留空而非鋪銅。
2. 高密度布線板
密集走線的電路板，如果過度鋪銅，容易造成短路或焊盤間距過小。
設計時應控制鋪銅位置，可在地平面層集中鋪銅，而不是在信號層全鋪。
3. 焊接與返修困難
銅導熱太快，如果在焊盤上全鋪銅，會讓焊點溫度不易集中，造成焊接不良或返修困難。
因此通常采用“十字花焊盤”（Thermal Relief）設計，既保證導電性又方便焊接。
4. 特殊環境或柔性板設計
在高濕、高腐蝕或柔性板應用中，鋪銅過多可能導致腐蝕或開裂。
柔性板設計時，要根據彎折區域合理控制鋪銅分布，避免結構失效。
三、那么，鋪銅到底該不該鋪？
總體來說：
一般電源板、模擬板、數字邏輯板建議鋪銅；
高頻、天線或高密度高速板則需視情況而定，不能盲目鋪。
鋪銅不是機械動作，而是基于電氣性能、EMC、熱設計和可制造性綜合平衡的選擇。
四、宏力捷電子的PCB設計建議
深圳宏力捷電子作為擁有20余年經驗的專業PCB設計公司，在多層板、高速板、BGA封裝、盲埋孔設計中，會根據產品用途和EMC要求，綜合考慮鋪銅策略。
我們不僅提供從原理圖到Gerber文件的全流程設計服務，還能幫助客戶建立BOM表、搜尋元件、完成樣品打樣和批量PCBA生產。同時，我們還提供電源完整性、信號完整性與EMC優化設計服務，確保您的PCB性能穩定、可靠。
五、總結
鋪銅不是“非鋪不可”，而是“該鋪的地方一定要鋪，不該鋪的地方堅決不鋪”。
合理的鋪銅設計，能顯著提升PCB的電氣性能、抗干擾能力和散熱表現。
在實際項目中，建議由經驗豐富的PCB設計團隊，如深圳宏力捷電子，為您提供專業的PCB設計與優化服務。
