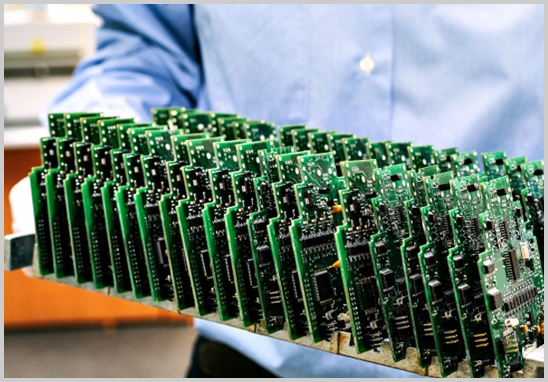

小批量SMT貼片加工是指在中小規模生產中使用表面貼裝技術（Surface Mount Technology，SMT）進行電子元器件的貼裝和焊接。與大批量生產相比，小批量SMT貼片加工更具靈活性和成本效益，適用于樣品制作、小規模試生產以及多品種小批量生產。下面詳細介紹小批量SMT貼片加工的具體方法和流程。
方法與流程
1. 設計與工程準備
- 原理圖設計：使用電子設計自動化（EDA）軟件進行電路原理圖設計。
- PCB設計：根據原理圖設計PCB布局，考慮元件布局、布線、散熱等因素。
- BOM表生成：生成物料清單（Bill of Materials，BOM），列出所需元器件的型號、數量和規格。
2. 物料采購
- 元器件采購：根據BOM表采購元器件，注意元器件的規格、質量和供貨時間。
- PCB板制作：根據設計文件制作PCB板，選擇合適的供應商以確保質量和交貨時間。
3. 鋼網制作
- 鋼網設計：根據PCB設計生成鋼網文件，用于在PCB上印刷焊膏。
- 鋼網制作：選擇合適的鋼網制作工藝，確保鋼網精度和使用壽命。
4. 焊膏印刷
- 焊膏選擇：選擇合適的焊膏類型，通常根據元器件和PCB的要求選擇合適的焊膏。
- 印刷焊膏：使用鋼網和焊膏印刷機將焊膏精確地印刷到PCB的焊盤上。
5. 元器件貼裝
- 編程與調試：在貼片機中編程，設置元器件的位置、角度和取放參數，并進行調試。
- 元器件貼裝：使用貼片機將元器件精確地貼裝到PCB上，注意貼裝精度和速度。
6. 回流焊接
- 預熱：將PCB預熱到一定溫度，使焊膏開始融化。
- 回流焊接：通過回流焊接設備將PCB加熱到焊膏熔化溫度，使元器件與PCB焊盤牢固連接。
- 冷卻：將PCB冷卻，使焊點凝固，形成穩定的電氣連接。
7. 檢測與維修
- 光學檢測（AOI）：使用自動光學檢測設備檢查焊點和元器件的貼裝質量，發現缺陷和錯誤。
- X光檢測：使用X光設備檢測焊點內部質量，特別是BGA等封裝的元器件。
- 手動維修：針對檢測出的缺陷進行手動維修和返工，確保每塊PCB都符合質量標準。
8. 功能測試
- 電氣測試：對PCB進行電氣性能測試，確保所有電路和元器件正常工作。
- 功能測試：對整機功能進行測試，模擬實際使用環境，確保產品功能正常。
9. 包裝與出貨
- 清洗：清洗PCB，去除焊接過程中殘留的焊劑和雜質。
- 包裝：對經過測試和檢驗的PCB進行包裝，防止在運輸過程中受到損壞。
- 出貨：將包裝好的PCB按訂單要求出貨，確保及時交付給客戶。
小批量SMT貼片加工的優勢
- 靈活性高：可以根據需求快速調整生產計劃，適應小批量、多品種的生產模式。
- 成本控制：相比大批量生產，小批量加工可以有效控制成本，避免庫存積壓和浪費。
- 快速響應：能夠快速響應客戶需求，縮短產品開發周期和上市時間。
- 高質量：通過嚴格的檢測和測試流程，確保產品質量，滿足客戶的高質量要求。
結語
小批量SMT貼片加工是一種靈活、高效、成本控制優良的生產方式，適用于樣品制作、小規模試生產以及多品種小批量生產。通過合理的設計、精確的物料采購、嚴格的工藝控制和全面的檢測，確保每一塊PCB的高質量和可靠性。
